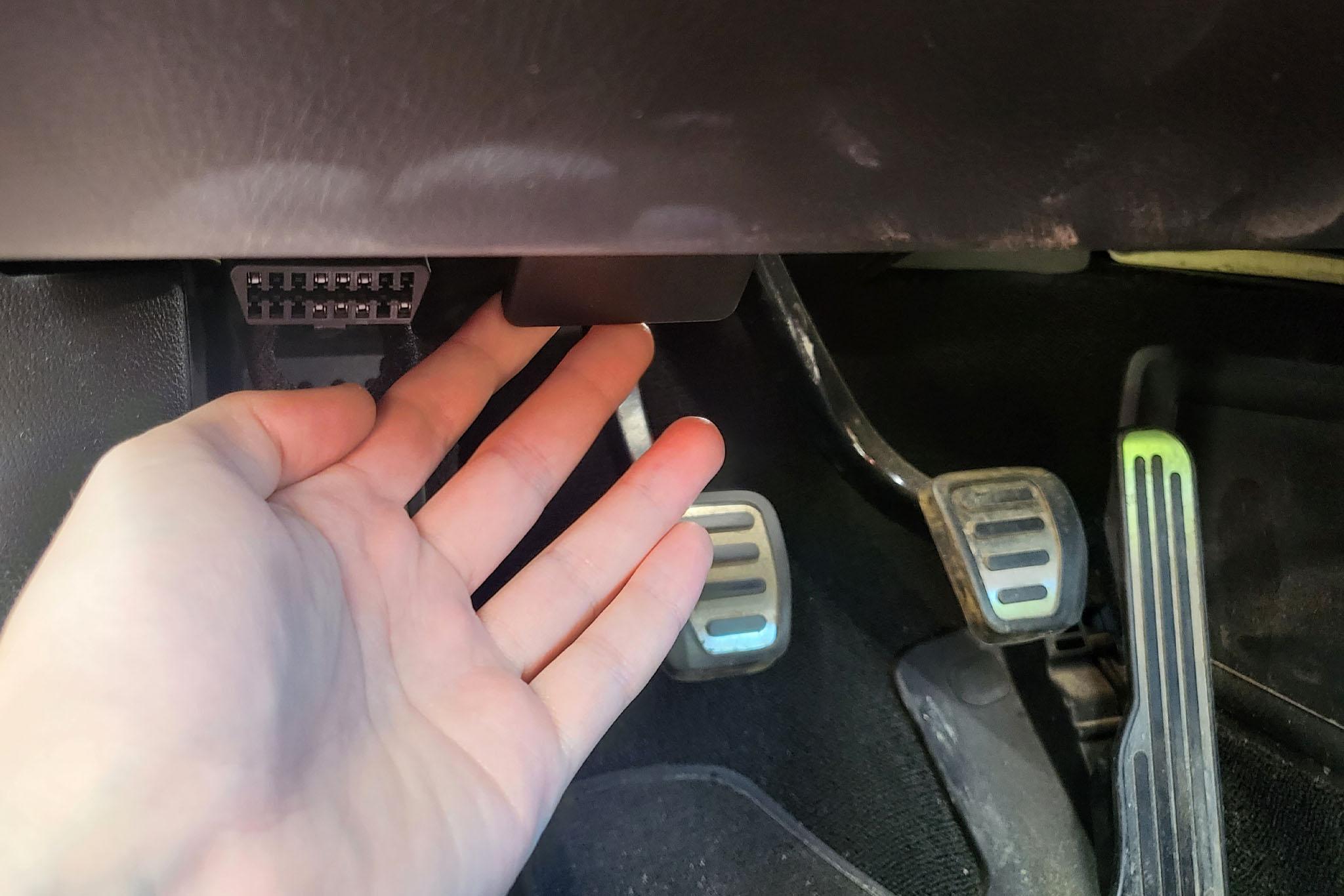

محل OBD در ماشین های مختلف
۱۲ بهمن ۱۴۰۴ - زمان مطالعه : ۳ دقیقه
اگر قصد دارید خودرو را با یک دیاگ بلوتوثی بررسی کنید، اولین چیزی که باید پیدا کنید پورت OBD یا همان سوکت دیاگ خودرو است. این سوکت محل اتصال دستگاههای عیبیاب به سیستم الکترونیکی خودرو است و از طریق آن میتوان اطلاعات و خطاهای ثبتشده در ECU و سایر سامانههای قابل دسترس را بررسی کرد.
اما یک سؤال مهم وجود دارد: سوکت OBD خودرو دقیقاً کجاست؟
محل قرارگیری این سوکت در خودروهای مختلف یکسان نیست. در بسیاری از خودروها باید آن را زیر فرمان، اطراف جعبه فیوز یا بالای پدالها جستوجو کنید؛ اما در برخی مدلها ممکن است سوکت پشت یک قاب، داخل کنسول یا حتی در قسمت دیگری از کابین قرار گرفته باشد.
در این راهنما، محل احتمالی پورت OBD در تعدادی از خودروهای رایج داخلی و خارجی را بررسی میکنیم.
پورت OBD چیست؟
OBD مخفف عبارت On-Board Diagnostics به معنی «سیستم عیبیابی داخلی خودرو» است.
این سیستم برای پایش عملکرد بخشهای مختلف خودرو و ثبت خطاهای الکترونیکی طراحی شده است. در خودروهای مجهز به OBD-II ، سوکت استاندارد معمولاً یک کانکتور ۱۶ پین با شکل ذوزنقهای است که دستگاه عیبیاب از طریق آن به سیستمهای الکترونیکی خودرو متصل میشود.
با اتصال یک دیاگ بلوتوثی مانند RDIP به پورت سازگار خودرو، میتوان از طریق اپلیکیشن، اطلاعات و دادههای قابل دسترس خودرو را بررسی کرد. البته میزان دسترسی به ECUها و امکانات دیاگ به مدل خودرو، سال ساخت و نوع سیستمهای الکترونیکی آن بستگی دارد.

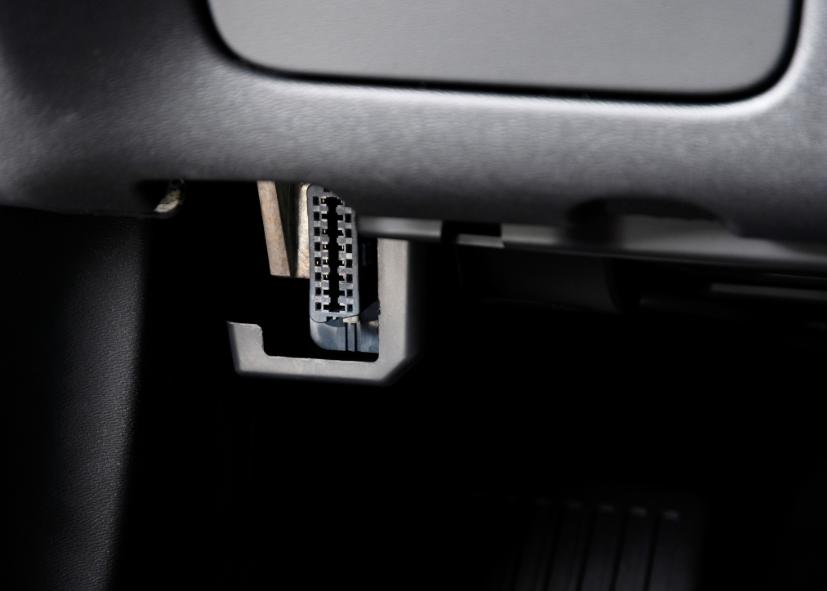

پورت OBD خودرو کجاست؟

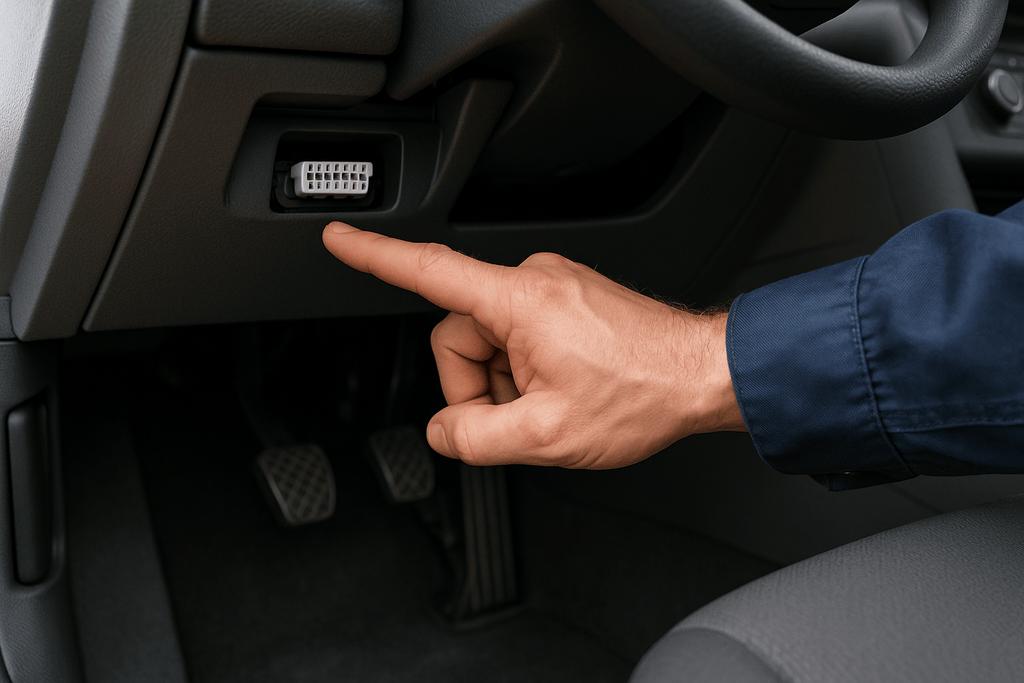

در بیشتر خودروهای مجهز به OBD-II، بهترین نقطه برای شروع جستوجو، زیر داشبورد سمت راننده است.
قبل از هر چیز این قسمتها را بررسی کنید:
- زیر فرمان و ستون فرمان
- بالای پدالها
- اطراف جعبه فیوز
- کنار پنل پای راننده
- پشت یک قاب یا درپوش کوچک
- اطراف کنسول مرکزی در برخی خودروها
اگر سوکت را پیدا نکردید، استفاده از چراغقوه موبایل میتواند پیدا کردن آن را بسیار سادهتر کند.
محل سوکت OBD در خودروهای ایران خودرو
ایران خودرو، بزرگترین شرکت خودروساز ایران، طیف گستردهای از مدلهای خودرو را تولید میکند که در اینجا محل قرارگیری پورت OBD در هر کدام از مدلهای سازنده این شرکت را بررسی میکنیم.
| مدل خودرو | محل قرارگیری پورت OBD |
|---|---|
| پژو 405، پژو پارس، سمند | مدل بالای 84: در جعبه فیوز زیر فرمان / مدل زیر 84: داخل جعبه ECU (نیاز به تبدیل) |
| پژو 206، 207، رانا و رانا پلاس | زیر فرمان و داخل جعبه فیوز هوشمند BSI |
| تندر 90 | داخل داشبورد |
| دنا، دنا پلاس، تارا و هایما | قسمت پایین داشبورد، نزدیک به پدالها و سمت چپ راننده - زیر فرمان نزدیک جعبه فیوز |
محل پورت OBD در خودروهای سایپا
یکی دیگر از شرکتهای خودروسازی که مدلهای مختلف از خودروهای تولید داخل را عرضه میکند، سایپا میباشد که برای هر مدل از خودروهای تولید شده محل نصب پورت OBD میتواند متفاوت باشد.
| مدل خودرو | محل قرارگیری پورت OBD |
|---|---|
| پراید، تیبا، ساینا، PK | زیر جعبه فیوز جلوی پای چپ راننده |
| وانت سایپا (زامیاد) | در سینی زیر داشبورد |
| کوییک و اطلس | زیر فرمان و نزدیک به پدالها |
| شاهین | سمت چپ کنسول میانی، زیر پنل داشبورد |
| سهند | سمت چپ داشبورد، نزدیک پایه فرمان |
| ریو | کنار باطری (دارای درپوش مشکی) |
| زانتیا | داخل جعبه فیوز جلوی پای چپ راننده |
| مگان | کنار کنسول طرف پای چپ شاگرد |
| برلیانس | بالای پدال داخل محفظه جعبه فیوز سمت چپ داشبورد |
محل سوکت OBD در خودروهای پارس خودرو
در ماکسیما، بسته به مدل و سال ساخت، محل کانکتور میتواند متفاوت باشد. در مدلهای دارای سوکت OBD، اطراف پایین داشبورد و محدوده نزدیک فرمان را بررسی کنید.
| مدل خودرو | محل قرارگیری پورت OBD |
|---|---|
| ماکسیما | داخل دریچه نزدیک فرمان |
محل پورت OBD خودروهای ژاپنی
| مدل خودرو | محل قرارگیری پورت OBD |
|---|---|
| تویوتا | 1. داخل کاپوت کنار گلگیر سمت چپ / 2. داخل کاپوت سمت راننده انتهای کاپوت / 3. داخل اتاق سمت چپ پای راننده (مدلهای جدید) |
| مزدا | داخل موتور کنار باطری (مشکی رنگ دارای کاور) |
| مزدا وانت | زیر داشبورد |
| سوزوکی | زیر فرمان و نزدیک قسمت پایینی سمت چپ راننده |
محل پورت OBD خودروهای کرهای
| مدل خودرو | محل قرارگیری پورت OBD |
|---|---|
| هیوندا | 1. زیر داشبورد / 2. بدنه کنسول سمت شاگرد / 3. زیر کاور دنده اتوماتیک در کنسول |
| کیا | زیر ستون فرمان و نزدیک سمت چپ راننده |
| دوو | داخل خودرو کنار پای چپ |
محل سوکت OBD خودروهای چینی
| مدل خودرو | محل قرارگیری پورت OBD |
|---|---|
| ام وی ام | زیر فرمان و سمت چپ راننده |
| لیفان | زیر ستون فرمان و سمت چپ راننده |
| جک | زیر داشبورد و نزدیک ستون فرمان |
محل پورت OBD خودروهای آلمانی
| مدل خودرو | محل قرارگیری پورت OBD |
|---|---|
| BMW | 1. مدلهای قدیمی: داخل کاپوت (کابل گرد 15 پین) / 2. مدلهای جدید: داخل خودرو کنار پای چپ راننده / 3. سریهای جدید: در ستون ماشین کنار پای چپ |
| Mercedes-Benz | 1. مدلهای قدیمی: داخل کاپوت جلوی چراغ سمت راننده (40 پین) / 2. مدلهای جدید: زیر صندلی کنار دستگیره راننده / 3. زیر پدال ترمز یا کنار پای چپ راننده |
| Volkswagen | زیر کلیدهای کولر و بخاری |
| Audi | مدلهای قدیمی: داخل کاپوت سمت راست (دو پین) / مدلهای جدید: داخل خودرو سمت راننده کنار پای چپ |
| Porsche | مدلهای جدید: سمت چپ پدالها / مدلهای قدیمی: زیر ستون فرمان سمت چپ راننده |

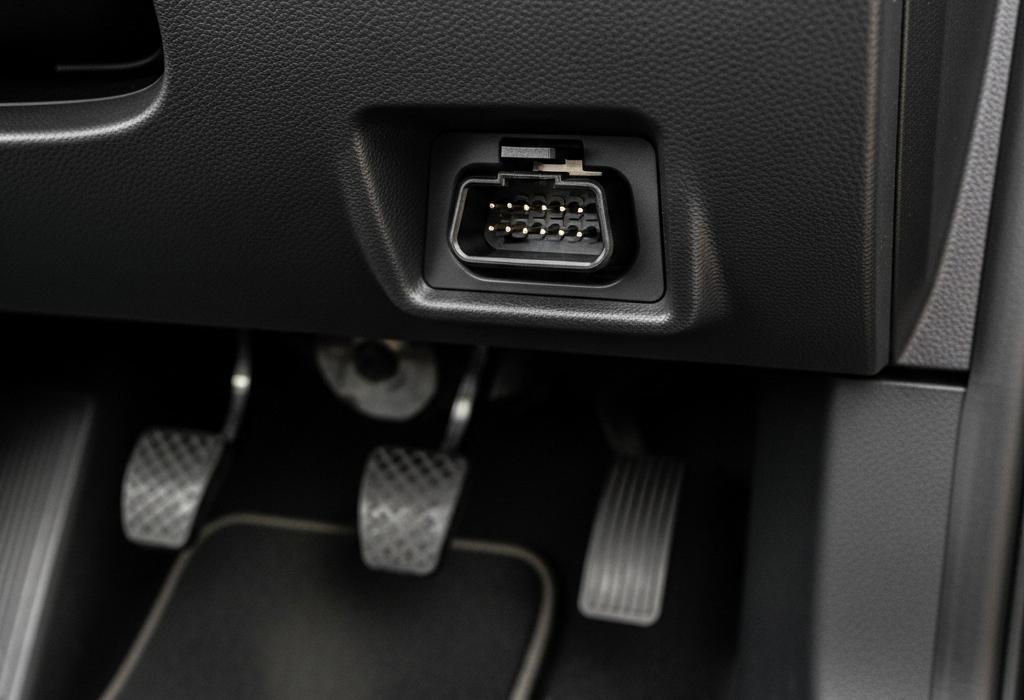

سوکت OBD چه شکلی است؟

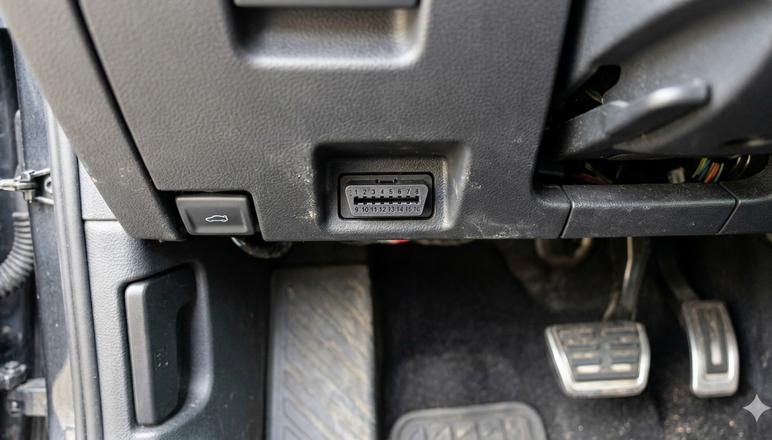

سوکت استاندارد OBD-II معمولاً یک کانکتور ۱۶ پین با شکل ذوزنقهای است. این شکل باعث میشود دستگاه عیبیاب فقط در جهت صحیح وارد سوکت شود.
بعد از پیدا کردن پورت OBD چه کار کنیم؟
اگر خودرو به سوکت استاندارد OBD-II مجهز باشد، میتوانید دستگاه عیبیاب سازگار را به آن متصل کنید.
برای استفاده از دیاگ بلوتوثی RDIP ، روند کلی به این شکل است:
پیدا کردن پورت OBD ← اتصال RDIP ← برقراری ارتباط با گوشی ← ورود به بخش دیاگ ← بررسی اطلاعات و خطاهای قابل دسترس خودرو
دیاگ بلوتوثی این امکان را فراهم میکند که بدون نیاز به دستگاههای بزرگ تعمیرگاهی، اطلاعات تشخیصی قابل دسترس خودرو را از طریق گوشی بررسی کنید.
دیاگ خودرو همیشه قرار نیست پیچیده باشد!
حالا که میدانید پورت OBD خودرو کجاست ، میتوانید یک قدم جلوتر بروید و وضعیت الکترونیکی خودرو را راحتتر بررسی کنید.
با آردیپ (RDIP) ، کافی است دستگاه را به پورت OBD خودرو متصل کنید و از طریق گوشی، اطلاعات و خطاهای قابل دسترس خودرو را بررسی کنید.
اگر میخواهید قبل از مراجعه به تعمیرگاه، دید بهتری نسبت به وضعیت خودرو داشته باشید، RDIP میتواند یک ابزار کاربردی برای بررسی اولیه خودرو باشد.
