دیاگ چیست؟ راهنمای جامع عیب‌یابی خودرو با دستگاه دیاگ

در دنیای پیچیده خودروهای امروزی، درک عیب‌یابی و نگهداری از آن‌ها اهمیت دوچندانی پیدا کرده است. یکی از ابزارهای کلیدی که نام آن را بارها از زبان تعمیرکاران شنیده‌ایم، «دستگاه دیاگ» است. اما دیاگ چیست و چگونه به ما در درک بهتر سلامت خودرویمان کمک می‌کند؟ این مقاله، راهنمای جامع و سئو شده‌ای است برای آشنایی کامل با عیب‌یابی خودرو با دیاگ، از مفاهیم اولیه تا کاربردهای پیشرفته.

ورود به دنیای عیب‌یابی الکترونیکی خودرو

خودروهای مدرن دیگر صرفاً مجموعه‌ای از قطعات مکانیکی نیستند؛ بلکه شبکه‌ای پیچیده از سنسورها، واحد کنترل الکترونیکی (ECU)، عملگرها و سیستم‌های ارتباطی هستند. عیب‌یابی این خودروها دیگر با روش‌های سنتی و صرفاً تجربی امکان‌پذیر نیست. اینجاست که دستگاه دیاگ وارد میدان می‌شود.

دیاگ مخفف کلمه‌ی Diagnostic به معنی عیب‌یابی است. وقتی از «دیاگ زدن» صحبت می‌کنیم، منظورمان اتصال یک ابزار تخصصی به کامپیوتر مرکزی خودرو (ECU) برای خواندن اطلاعات فنی، شناسایی خطاها و بررسی عملکرد سیستم‌هاست.

تاریخچه کوتاه دیاگ: از دستی تا هوشمند

• تا دهه ۱۹۹۰: خودروها عمدتاً از سیستم‌های عیب‌یابی محلی و دستی بهره می‌بردند که نیازمند دانش و تجربه مکانیک بود.
• از دهه ۲۰۰۰ به بعد: استاندارد OBD-II (On-Board Diagnostics II) معرفی شد که به یک زبان مشترک برای ارتباط دستگاه‌های عیب‌یاب با خودروها تبدیل گشت و امروزه در اکثر خودروهای جهانی و ایرانی مورد استفاده قرار می‌گیرد.
• امروزه: دیاگ‌ها بسیار پیشرفته‌تر شده‌اند و به‌صورت سخت‌افزاری و نرم‌افزاری، امکانات گسترده‌ای از جمله عیب‌یابی تخصصی، کالیبراسیون و حتی برنامه‌ریزی ECU را فراهم می‌کنند.

چرا خودرو به دیاگ نیاز دارد؟ نقش ECU و سنسورها

خودروهای امروزی دارای واحدهای کنترل الکترونیکی متعددی هستند که هر کدام وظیفه کنترل بخش خاصی را بر عهده دارند:

• ECU (Engine Control Unit): واحد کنترل موتور، مسئول مدیریت عملکرد موتور.
• TCU (Transmission Control Unit): واحد کنترل گیربکس
• ABS Module: کنترل سیستم ترمز ضدقفل.
• Airbag Module: کنترل کیسه‌های هوا.
• BCM (Body Control Module): کنترل سیستم‌های بدنه و امکانات الکتریکی.

هر یک از این واحدها پیوسته با سنسورهای مختلف در ارتباطند و اطلاعات را پردازش و ثبت می‌کنند. در صورت بروز هرگونه نقص یا خطا، کدی در حافظه این واحدها ذخیره می‌شود که تنها از طریق دستگاه دیاگ قابل دسترسی و خواندن است.

عملکرد دستگاه دیاگ: فراتر از خواندن خطا

دستگاه دیاگ فقط یک ابزار برای خواندن کدهای خطا نیست؛ بلکه مجموعه‌ای از قابلیت‌های حیاتی را ارائه می‌دهد:

1. خواندن کدهای خطا (DTCs)

هنگامی که مشکلی در یکی از سیستم‌های خودرو رخ می‌دهد، ECU یک کد خطای تشخیصی (Diagnostic Trouble Code) ذخیره می‌کند. این کدها که معمولاً با حروف و اعداد مشخص می‌شوند (مانند P0300 برای احتراق نامنظم یا P0420 برای راندمان پایین کاتالیزور)، نقشه راهی برای تعمیرکار جهت شناسایی منشأ مشکل هستند.

2. نمایش داده‌های زنده (Live Data)

این قابلیت به شما امکان می‌دهد تا پارامترهای عملکردی خودرو را به‌صورت لحظه‌ای مشاهده کنید. این داده‌ها شامل:

• دور موتور (RPM)
• دمای مایع خنک‌کننده
• فشار هوا در منیفولد ورودی
• وضعیت سنسور اکسیژن
• میزان پاشش سوخت
• موقعیت دریچه گاز
• ولتاژ باتری

بررسی این داده‌ها در حین کارکرد خودرو، به تشخیص رفتارهای غیرعادی که ممکن است با کد خطا مشخص نشوند، کمک شایانی می‌کند.

3. پاک کردن خطاها (Clear Codes)

پس از رفع عیب، می‌توان کدهای خطای ذخیره‌شده را با استفاده از دستگاه دیاگ پاک کرد. توجه: پاک کردن خطا درمان مشکل نیست؛ بلکه صرفاً حافظه خطا را پاک می‌کند. اگر مشکل اصلی برطرف نشده باشد، خطا مجدداً ظاهر خواهد شد.

4. تست عملگرها (Actuator Test)

در مدل‌های پیشرفته‌تر، دیاگ قادر است برخی از قطعات و عملگرهای خودرو را به‌صورت دستی فعال و تست کند. این شامل تست:

• فن رادیاتور
• پمپ بنزین
• انژکتورها
• دریچه گاز برقی
• چراغ‌ها و سایر رله‌ها

این قابلیت به تشخیص دقیق خرابی قطعات کمک می‌کند.

5. کالیبراسیون و برنامه‌ریزی (Calibration & Programming)

دیاگ‌های حرفه‌ای امکانات بیشتری دارند، مانند:

• تنظیم دریچه گاز برقی
• کالیبره کردن سنسورهای مختلف (مانند سنسور زاویه فرمان)
• انجام سرویس‌های دوره‌ای (مانند سرویس‌ریست چراغ روغن)
• تعریف و ثبت باتری جدید
• بازنویسی یا برنامه‌ریزی برخی ماژول‌های الکترونیکی

اجزای تشکیل‌دهنده سیستم دیاگ

یک دستگاه دیاگ، بسته به پیچیدگی، از چند بخش اصلی تشکیل شده است:

1. بخش ارتباط با خودرو

این قسمت شامل کانکتور OBD-II (که به پورت خودرو وصل می‌شود) و مدارهای رابط است که وظیفه برقراری ارتباط با ECU از طریق پروتکل‌های مختلف (CAN, K-Line, ISO, UART, Bluetooth, Wi-Fi) را بر عهده دارد. همچنین، مدارهای حفاظت الکتریکی برای جلوگیری از آسیب ناشی از نوسانات برق خودرو در این بخش تعبیه شده‌اند.

2. بخش پردازش و کنترل

این بخش مانند «مغز» دستگاه عمل می‌کند و شامل میکروکنترلر، حافظه فلش (برای ذخیره نرم‌افزار و پروتکل‌ها) و RAM (برای پردازش موقت داده‌ها) است.

3. بخش نمایش و رابط کاربری

این قسمت شامل صفحه نمایش (LCD یا لمسی)، دکمه‌ها یا رابط کاربری گرافیکی است که اطلاعات را به شکلی قابل فهم برای کاربر نمایش می‌دهد. در دیاگ‌های موبایلی، این نقش بر عهده گوشی هوشمند کاربر است.

4. بخش نرم‌افزاری و پایگاه داده

این بخش بسیار حیاتی است و شامل نرم‌افزار عیب‌یابی، پروتکل‌های ارتباطی، پایگاه داده جامع کد خطاها و الگوریتم‌های تحلیلی است. آپدیت‌های منظم نرم‌افزاری برای پشتیبانی از مدل‌های جدید خودرو ضروری است.

انواع دستگاه دیاگ: کدام یک برای شما مناسب است؟

دستگاه‌های دیاگ را می‌توان بر اساس تکنولوژی و کاربرد به دسته‌های زیر تقسیم کرد:

• دیاگ‌های مکانیکی و دستی: ابزارهای ساده برای خواندن کدهای اولیه خطا، مناسب برای عیب‌یابی سریع و ابتدایی.
• دیاگ‌های الکتریکی و الکترونیکی: اسکنرهای پیشرفته‌تر که به پورت OBD-II متصل شده و قابلیت‌های بیشتری مانند خواندن پارامترهای زنده و تست عملگرها را دارند.
• دیاگ‌های تخصصی برندهای خاص: دستگاه‌های مختص برندهای خودروسازی (مانند تویوتا، کیا، هیوندا، پژو) که امکانات عمیق‌تر و تخصصی‌تری برای آن برندها ارائه می‌دهند.
• دیاگ‌های هوشمند / نرم‌افزارهای موبایل: اپلیکیشن‌های گوشی هوشمند (مانند Torque، CarScanner، iCAP) که از طریق بلوتوث یا Wi-Fi به یک رابط کوچک (مثل دستگاه RDIP) متصل شده و اطلاعات را روی گوشی نمایش می‌دهند. این گزینه برای کاربران عادی و تعمیرکاران مبتدی بسیار محبوب است.

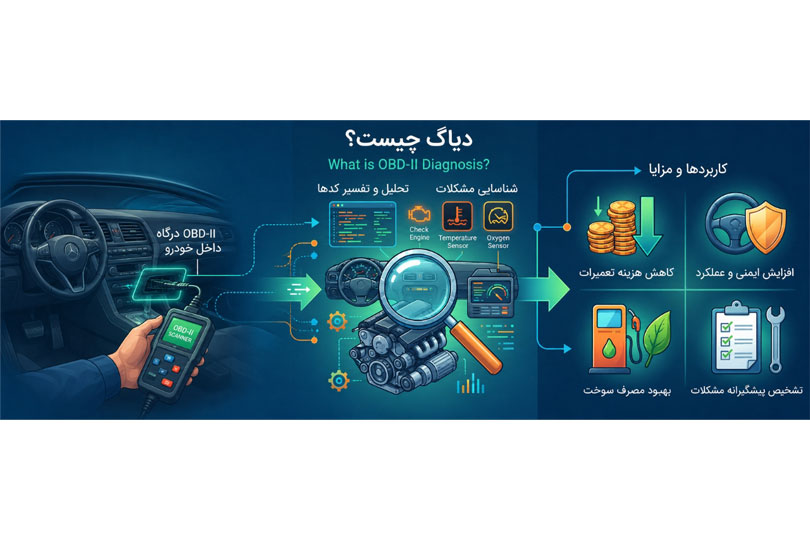

نحوه ارتباط دیاگ با خودرو: راز پورت OBD-II

خودروها دارای یک پورت تشخیصی استاندارد هستند که معمولاً در قسمت پایینی داشبورد یا زیر فرمان قرار دارد. این پورت که در اکثر خودروهای مدرن OBD-II نام دارد، نقطه اتصال دستگاه دیاگ به شبکه الکترونیکی خودرو است. دیاگ از طریق این پورت، دستورات را به ECU ارسال کرده و اطلاعات را دریافت می‌کند. ارتباط می‌تواند از طریق کابل، بلوتوث، وای‌فای یا USB باشد.

مزایای کلیدی استفاده از دستگاه دیاگ

استفاده از دیاگ نه تنها برای تعمیرکاران، بلکه برای صاحبان خودرو نیز مزایای فراوانی دارد:

• تشخیص دقیق علت مشکل: شناسایی قطعه یا سیستم معیوب به‌جای حدس و گمان.
• کاهش زمان عیب‌یابی: سرعت بخشیدن به فرآیند تشخیص مشکل.
• جلوگیری از هزینه‌های اضافی: عدم نیاز به تعویض قطعات سالم به‌صورت آزمایشی.
• نگهداری پیشگیرانه: شناسایی مشکلات بالقوه قبل از جدی شدن آن‌ها.
• بهینه‌سازی عملکرد خودرو: تنظیمات دقیق‌تر برای بهبود مصرف سوخت و راندمان.
• تأیید رفع عیب: اطمینان از برطرف شدن کامل مشکل پس از تعمیر.

نکات مهم در استفاده از دیاگ

• پاک کردن خطا بدون رفع مشکل: همان‌طور که گفته شد، این کار فقط موقتی است و مشکل اصلی را حل نمی‌کند.
• نیاز به دانش فنی: استفاده صحیح از قابلیت‌های پیشرفته دیاگ (مانند برنامه‌ریزی) نیازمند دانش فنی تخصصی است.
• آپدیت بودن نرم‌افزار: برای پوشش دادن مدل‌های جدید خودرو، به‌روزرسانی نرم‌افزار دیاگ ضروری است.
• انتخاب دیاگ مناسب: بسته به نوع خودرو و نیاز (خانگی یا حرفه‌ای)، باید دستگاه مناسب را انتخاب کرد.

دیاگ، چشم خودرو در دنیای مدرن

دستگاه دیاگ به ابزاری ضروری در صنعت خودرو تبدیل شده است. این سیستم عیب‌یابی، دریچه‌ای به سوی درک زبان الکترونیکی خودرو باز می‌کند و به ما امکان می‌دهد تا مشکلات فنی را با دقت، سرعت و هزینه کمتری تشخیص داده و رفع کنیم. از خواندن ساده‌ترین خطاها گرفته تا انجام تنظیمات پیچیده، دیاگ نقش حیاتی در حفظ سلامت و عملکرد بهینه خودرو ایفا می‌کند.
